从ISP角度理解DNS与DNS劫持

1、域名解析系统- Domain Name System

DNS主要工作机制是将主机域名转换为IP地址，DNS 域的本质是一种管理范围的划分，最大的域是根域，向下可以划分为顶级域、二级域、三级域、四级域等。相对应的域名是根域名、顶级域名、二级域名、三级域名等。不同等级的域名使用点号分隔，级别最低的域名写在最左边，而级别最高的域名写在最右边。

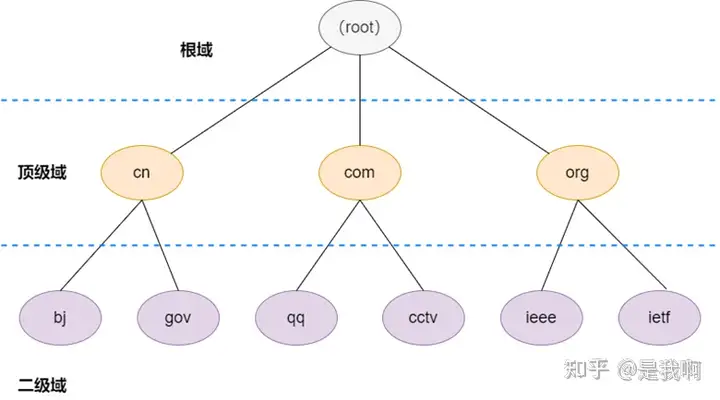

从根域至二级域示例图

2、DNS-Anycast技术

ØAnycast DNS 可为每个终结点（例如不同地理位置的一组服务器）分配相同的 IP 地址的一组终结点提供多个路由路径。 组中的每个设备在网络上播发相同的地址，路由协议用于选择最佳目标。

Ø使用 Anycast DNS，可以启用 DNS 服务器或一组服务器，以基于 DNS 客户端的地理位置响应 DNS 查询。 其主要目的是增强 DNS 响应时间并简化 DNS 客户端设置。 Anycast DNS 还提供额外的冗余层，可帮助防范 DNS 拒绝服务攻击。

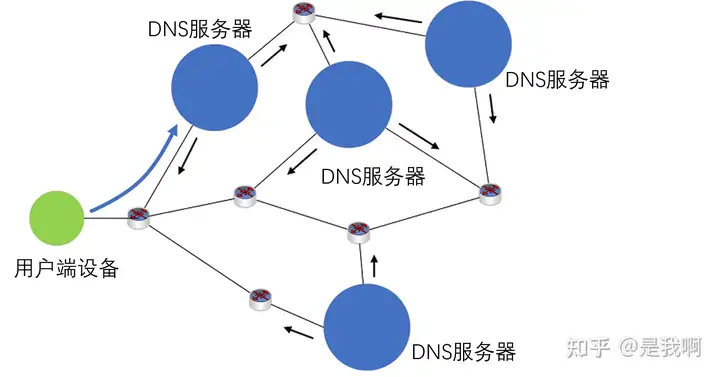

DNS-Anycast示例图

3、用户正常上网DNS全流程^[1]

DNS 客户端进行域名 http://www.tsinghua.edu.cn 的解析过程如下：

1.用户向本地域名服务器（运行在用户端设备上）发送查询本地缓存请求，查询 http://tsinghua.edu.cn 主机的 IP 地址；

2.本地域名服务器查询数据库，发现没有域名为 http://tsinghua.edu.cn 的缓存记录，回复用户RRset exist；

2.1.用户再次向本地域名服务器发起http://tsinghua.edu.cn的DNS解析请求；

2.2.本地域名服务器收到用户发起的http://tsinghua.edu.cn解析请求后将代替用户以迭代方式向外主机查询各NS解析，首先是访问根域名服务器并递交.cn的解析请求；（此处正常情况下，由运营商ISP的LocalDNS执行了迭代查询，在用户侧感知是递归查询方式，因为用户只向外发布了一次查询请求就拿到了对应解析结果！）

3.根域名服务器查询数据库，发现没有这个主机域名记录，但是根域名服务器知道 cn 域名服务器可以解析这个域名，于是将 cn 域名服务器的 IP 地址返回给本地域名服务器；

4.本地域名服务器向 cn 域名服务器查询 http://tsinghua.edu.cn 主机的 IP 地址；

5.cn 域名服务器查询数据库，也没有相关记录，但是知道 http://edu.cn 域名服务器可以解析这个域名，于是将 http://edu.cn 域名服务器的 IP 地址返回给本地域名服务器；

6.本地域名服务器再http://edu.cn 域名服务器查询 http://tsinghua.edu.cn 主机 IP 地址；

7.http://edu.cn 域名服务器查询数据库，也没有相关记录，但是知道 http://tsinghua.edu.cn 域名服务器可以解析这个域名，于是将 http://tsinghua.edu.cn 的域名服务器 IP 地址返回给本地域名服务器；

8.本地域名服务器向 http://tsinghua.edu.cn 域名服务器查询 http://tsinghua.edu.cn 主机的 IP 地址；

9.http://tsinghua.edu.cn 域名服务器查询数据库，发现有主机域名记录，于是给本地域名服务器返回 http://tsinghua.edu.cn 对应的 IP 地址；

10.最后本地域名服务器将 http://tsinghua.edu.cn 的 IP 地址返回给客户端，整个解析过程完成。

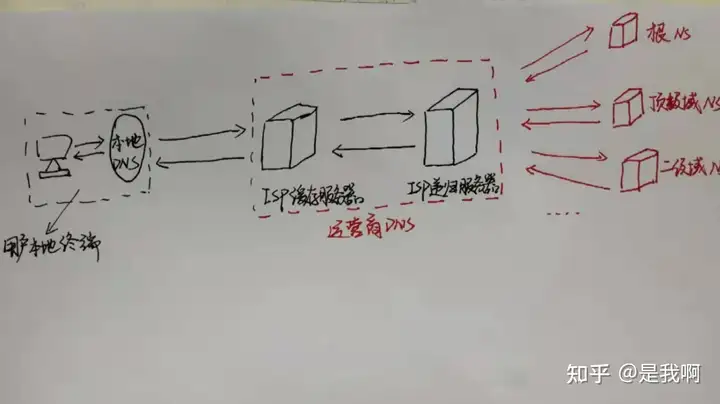

4、ISP角度的DNS解析流程

ISP角度的DNS解析全过程与用户角度的DNS全过程区别在于以下几点：

1.在用户侧，本地DNS程序未出去迭代查询目的域名，该过程交给了ISP递归服务器代劳；

2.ISP侧缓存服务器如果存在目的域名的对应解析记录，则直接回复用户解析结果，不在由递归服务器进行迭代查询；

3.ISP递归服务器存在安全保护机制，会在ISP缓存服务器相应域名解析结果TTL值过期之前，提前进行迭代查询；

5、DNS劫持

现网DNS劫持主要分为两种方式：旁路抢答方式（分光镜像+抢先应答）与PBR策略路由方式^[2]。

1、本文主要介绍旁路抢答方式，ISP通过分光镜像省网出口53端口流量，根据用户请求包的目的域名，提前抢答回复用户，因用户提前收到解析结果，用户自动丢弃掉后续收到的关于目的域名对应逐级NS记录的包。

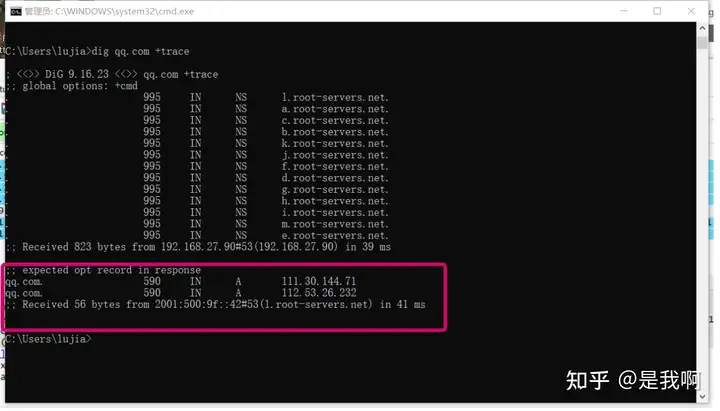

劫持后用户逐级解析结果

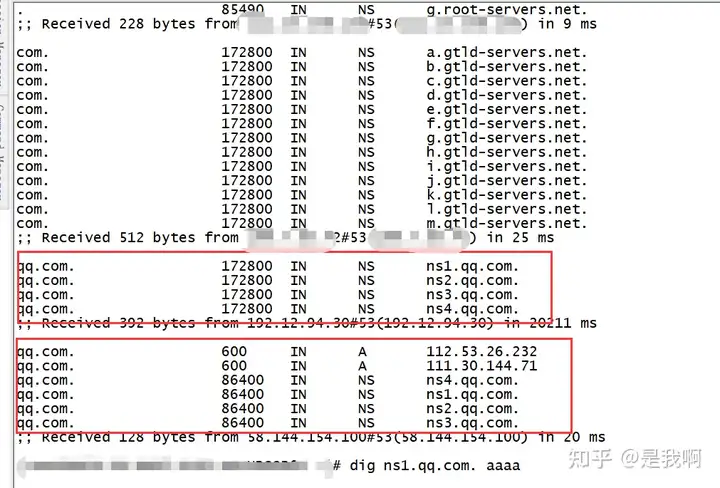

正常用户逐级解析请求结果

正常用户递归Trace结果应该会展现各级NS记录，而非根服务器直接抢先应答用户http://qq.com的A记录结果，出现这种情况大概率是被劫持了（有可能被某些流氓软件-xx浏览器劫持了DNS）。

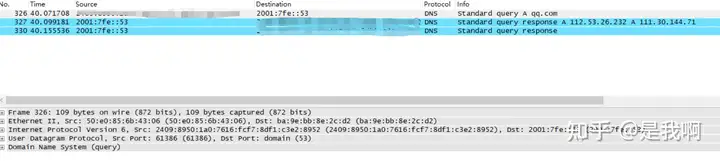

劫持时Wireshark抓包情况

后续还可以通过Wireshark抓包分析是否被劫持，当被劫持时，应该只有三个数据包：1、用户发起DNS请求（一般由所设DNS代发），2、劫持方直接抢答解析记录，3、劫持方抢答根NS记录。

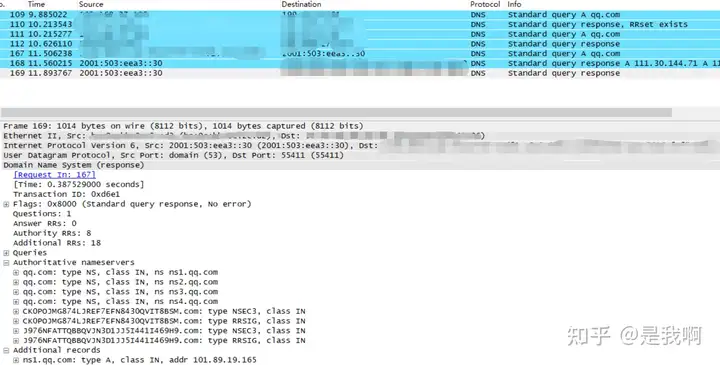

未劫持Wireshark抓包情况

这显然和前文提到的DNS 客户端进行域名 http://www.tsinghua.edu.cn 的解析过程所应收到的数据包数量不相同，正常未劫持时，抓包情况应该如上图所示：

1.用户向本地DNS程序发起查询请求，查询数据库是否存在http://qq.com的缓存记录；

2.本地DNS程序回复RRset exist（Answer RRset表示回答区域的数量，此时为0），表示没有目的请求域名http://qq.com对应的缓存记录；

3.用户再次给本地DNS发起解析请求，此时DNS本地程序向本机配置的LocalDNS发起解析请求（部分用户是自定义配置的DNS业务地址，另外部分用户默认使用由ISP省网侧BRAS自动下发给ONT（光网络终端，即光猫）的LocalDNS地址），LocalDNS（可以理解为位于ISP内部的DNS缓存服务器）首先查看是否存在缓存记录，若有则直接返回缓存记录，若无则交给递归服务器进行逐级递归，最终抓包过程中会先反馈用户一个A记录解析包，然后再回复一个请求http://qq.com递归过程中的逐级NS（名称服务器，即授权服务器）的解析记录。

补充记录：

【1】DNS劫持主要分为三种：

1）路由牵引方式-通过获取异网DNS地址，凡是访问这些异网DNS的请求全部重定向至特定DNS；

2）旁路抢答（分光镜像+抢先应答），镜像分光所有DPI出口的53端口流量，针对流向异网DNS的递归，本地DNS伪装异网DNS进行抢答，此时会收到多个回包解析结果；

3）PBR策略路由，在出口设备配置策略路由，将53端口流量策略路由至网内，指向专门部署的DNS重定向系统，DNS重定向系统向ISP官方DNS发起解析请求并获取到解析结果，最后由DNS重定向系统把结果返回给用户，此时用户只会收到一个回包解析结果。

【2】DNS异网劫持，实际上返回的也是ISP缓存服务器上对应目标域名的缓存记录，只是有可能大环境下省内ISP递归服务器在去根服务器的回程上就被更上级的XX劫持了，本身拿到的解析ip就无法访问，而非故意返回一个错误的缓存结果给用户。

【3】异网劫持只对设置非本省本ISP的DNS业务地址用户生效，大多数用户直接从光猫和OLT上拿到从BRAS下发的DNS业务地址，此时并不会被异网劫持。
